概述

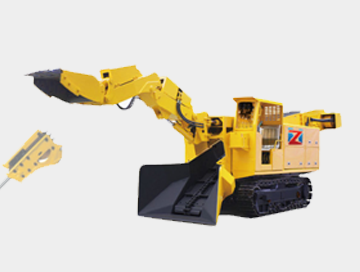

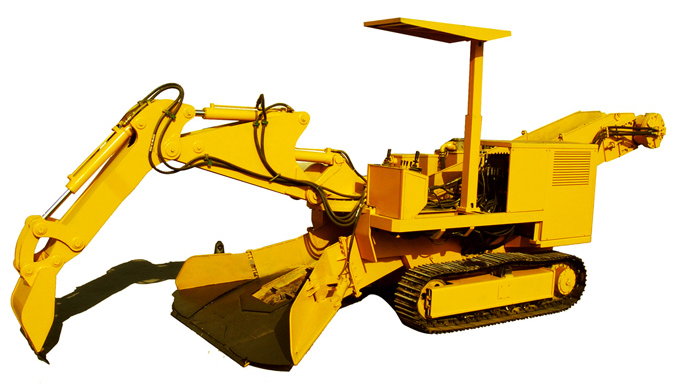

礦用挖掘式裝載機主要用于空間狹窄的洞采作業的磷礦、鐵礦、銅礦、金礦、銀礦、鉛鋅礦、煤礦巷道等各種礦山、水電、隧道工程的碎石土料采集及輸送施工裝車。它是由機械手與輸送機相接合，扒渣和輸送裝車功能合二為一，采用電動全液壓控制系統的生產裝置，具有安全環保、能耗小、效率高的特點。是礦山企業必不可少的先進的采礦設備，是人工和其它機械的替代產品。

產品執行JB/T 5503—2004《立爪挖掘裝載機》和Q/DK01—2009《煤礦用挖掘式裝載機》標準。

煤礦用挖掘式裝載機使用環境條件：

1）巷道坡度不大于15°；

2）巷道環境溫度為﹣5℃～+40℃，相對濕度不大于90%（溫度為25℃時）；

3）使用地點海拔不超過1000m，在海拔超過1000m的高原環境下使用時，應根據情況采取必要的措施或進行特殊設計；

4）所裝載的礦巖塊度不超過400mm；

5）電壓限偏差為±5%。交流頻率限偏差為±1%；

6）裝載機工作時周圍的煤塵、甲烷爆炸性氣體含量應符合煤礦安全規程規定的安全含量。

具體操作過程說明

1、行走時的操作：

將三相電源接通；按下起動器，主機油泵動作，主電機開始工作，帶動齒輪泵旋轉，液壓油由油箱經泵至多路換向閥開始工作，回油從回油管經液壓油濾清器、液壓油散熱器流回油箱。

向右或向左推拉操縱左手一手柄，通過多路換向閥輸送抬槽油缸動作使鏟口上升或下降。

向前或向后推拉操縱左手二手柄，通過多路換向閥使液壓馬達旋轉驅動車輪旋轉，從而實現整機前進或者后退；同時操縱方向盤通過液壓轉向器、方向油缸改變整機的行駛方向。

2、扒礦作業時：

主要操作方法：大臂起、大臂落、臂右轉、臂左轉、小臂起、小臂落；用挖斗、小臂、大臂把碴石扒到運輸槽內，再皮帶運輸機將碴石運送到側卸式礦車上或其它運礦設備上。
